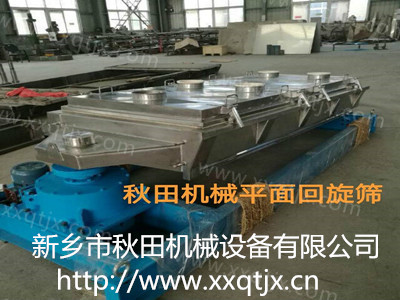

平面回旋篩概述簡介:
平面回轉篩(Gyratory Vibrating Screen)分機是引進國外先進技術開發的又一種新型尿素篩分設備。本機具有設計合理,結構簡單,運行平穩,全封閉結構,無塵染,防堵孔,防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理,有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動,網下有自動清理設備,較傳統的直線篩而言,提高了絲網壽命,噪音小,篩分面積大,將效率由原來的93~95提高到了98.5,推廣前景好 。pxzs型平面回轉尿素篩分機主要是針對大顆尿素的篩分開發的一種新型篩分設備,也廣泛應用于化工、糧食加工、耐火材料、建材等行業的篩分作業。
平面回旋篩工作原理:
從篩機搖動體即篩箱運動軌跡來看,平面回旋篩又稱往復篩,其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力,其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據回旋篩的結構特點及工作原理,其篩面一般為水平或微傾斜布置?;匦Y的工作原理為:篩機啟動后,篩機搖動體即篩箱在慣性力的作用下作前后往復運動,篩箱帶動篩面作周期性搖動,從而使篩面上的物料隨篩箱一同作定向跳躍式運動,期間,小于篩面孔徑的物理通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出,最終完成篩分工作。 從平面回旋篩的結構和工作原理可以看出,其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響,也即對篩機處理能力和篩分效率有相反的影響,有鑒于此,在實際篩分作業中,我們可以根據具體情況和需要,在生產能力和篩分效率兩方面有所取舍。該篩分機的工作原理主要是利用偏心機構使篩面做勻速往復回旋運動,物料與網面接觸時間長,網絲對粉體料產生切割,因而透篩幾率大,篩分產量超大,篩分精度高,篩分機對物料自身結構破壞性小。
傾角為4-9度的篩箱由驅動箱傳動,其運動軌跡在進料端為水平圓運動,在長度方向上逐漸變成橢圓運動,Z后在出料端變成近似往復直線運動。
進料口集中喂入的物料,在篩體圓運動作用下,均勻地分布在整個篩面上,并產生自動分級。從而使料層下面粒度較小的物料迅速過篩,而上面粒度較大物料則向出料端運動。在移動過程中,由于沒有攪動和垂直跳動,因而其中較小的顆粒始終緊貼篩面,隨時可以過篩。
出料端、篩體的運動變?yōu)榻仆鶑椭本€運動,使篩理作用逐漸減弱,從而使大于篩孔尺寸的顆粒迅速向出料方向移動,直到排出機外,完成物料的整個篩分。篩理過程中,不斷跳動的彈性小球有效地防止物料阻塞篩孔,保證了篩的高效率,傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡,從而保證了篩子運動的平穩性。
平面回旋篩篩分流程步驟:
物料由進料口緩沖勻流后進入 第一層篩面除去大顆粒,其余的物料穿過第一層篩面后,進入第二篩面篩去不合格小顆?;蚍勰?合格成品經篩面從出料口排出
ROTEX平面回轉篩是我公司全套消化吸收美國ROTEX振動篩分技術國產化研制的的一種新型的高標準精細篩分設備。該設備不但繼承和發展了原來ROTEX振動篩篩分效率高,篩網利用率高,占地空間小,安裝使用方便,處理能力大,易用于流水線生產配套,無污染,噪音低,環保型篩分設備各個優點,并且低廉的價格為國內企業創造更多的價值。
該篩分機可分為單層和多篩層篩,通過合理匹配篩網能達到一次同時篩選出多種不同規格的產品,且更換篩網工序簡單,設備操作方便,主要應用于糧食、食品、化工、制糖、陶粒、采礦、醫藥、冶金、建材、礦山、造紙等多種行業,是一種替代傳統篩分機的先進、高效篩選設備。
該篩分機通過特定的往復旋轉式運動方式和低度傾斜的篩面,使物料快速通過篩網,達到篩分的高效率和高產量。并配備自動張緊和自動清潔的篩網安裝系統,達到用戶所理想的篩分效果。全封閉的結構,符合工作環境的環保要求;幾乎沒有對地面基礎的垂直沖擊載荷,使得該系列篩分機有更廣闊的市場應用環境。
平面回旋篩的用途及使用范圍:
制粒機制成的顆粒料冷卻后或顆粒破碎后,須經過篩分機提取合格的產品,把不合格的小顆?;蚍勰┖Y分出來重新制粒,把未破碎的大顆粒重新破碎.它是制粒工藝的最后一道工序的配套設備。該機體積較小,運行平穩,噪聲低,設備密閉,分級效果好。
該篩分機做為一種新型的高標準篩分設備,還可用于大型油脂廠原料及豆皮的篩選和分級,也可用于用于化工大顆粒尿素、飼料廠粉狀物料或顆粒飼料的篩選和分級,也可用于飼料廠原料的初清以及大、中型飼料廠二次粉碎后中間產品的分級。此外,還可廣泛用于糧食、重堿、大顆粒尿素、小顆粒尿素、陶粒、氧化鋯、還原鐵鈦粉、重晶石、食品與香料、化工、塑料、礦業、橡膠、木業及膠合板、醫藥、制糖、采礦、造紙等多種行業中原料及成品篩選、分級作業等。隨著市場循環經濟的發展,在廢舊塑料行業中的篩分和篩選日益增多,可針對破碎或是粉碎后的料進行粒度分級和篩選。
平面回轉篩的結構構成:
該篩分機是一種高標準的精細篩分機,它主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成,其結構設計特征在于:
(1)篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件,其中,篩框由木質框架(化肥用不銹鋼材質)和固定在木框上的編織網以及用來清理篩面的跳球組成。篩框上安裝有上、下兩層篩網,篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上,彈跳球設置在篩格的方格內。頂蓋為鋼質結構一方面對篩箱起密封作用,另一方面對篩框起壓緊作用,頂蓋上有四個觀察窗,可以觀察物料的運動情況和用來檢修。篩箱由鋼板鉚合而成,它和頂蓋形成一個封閉的結構,物料在其中得到充分的分級。
(2)驅動裝置包括驅動器、電動機、鎖緊套、萬向軸、鎖緊圓螺母、止動墊圈和錐套等組件,其中,錐套固定在篩框上,驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型產品與現有產品相比具有結構先進實用、性能穩定可靠、安裝調試方便等優點。

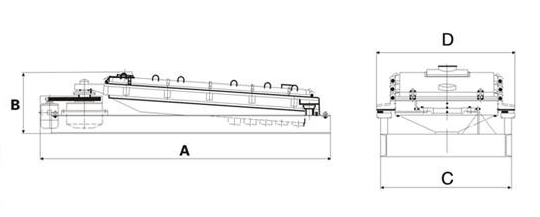

平面回轉篩選型技術表:
層數 |
型號 |
篩面規格 |
篩箱行程 |
電動機 |
A |
B |
C |
D |
重量 |
|
功率 |
轉速 |
|||||||||
1 |
FYBS1000X1400 |
1000X1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
FYBS1000X2100 |
1000X2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
|
FYBS1000X3000 |
1000X3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
|
FYBS1500X2100 |
1500X2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
|
FYBS1500X3000 |
1500X3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
|
FYBS1500X3600 |
1500X3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
|
FYBS1200X3600 |
1200X3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
|
2 |
FYBS1000X2100 |
1000X2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
FYBS1000X3000 |
1000X3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
|
FYBS1500X2100 |
1500X2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
|
FYBS1800X3600 |
1800X3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
|
FYBS1500X3000 |
1500X3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
|
FYBS1500X3600 |
1500X3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2159 |
3180 |
|
3 |
FYBS1000X2100 |
1000X2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
FYBS1500X3000 |
1500X3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
|
FYBS1800X3600 |
1800X3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
|
FYBS2000X5000 |
2000X5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
平面回轉篩特點:
1.該篩有分全封閉結構和敞開式結構。
全封閉結構具有對篩分精細粉末中,粉塵不飛揚,采用偏重平衡,使篩機振動小、噪音低,符合環保要求。
敞開式結構適合顆粒度較大物料的篩分和篩選,對于投料方面能夠有效的目測和掌控。
2.該篩具有組合圓周、橢圓、直線三種運動軌跡,篩分效果好,不破壞物料的原有結構,適合多種物料的篩分和篩選。
3.配備有效的篩板安裝系統,清潔方便,使篩板利用率高、壽命長,換篩板結構操作簡便。
4加強型萬向基座,保證設備運轉更平衡,亦可根據實際場地采用吊掛式結構滿足客戶需求。
5.該篩可以達到四層的有效篩分,出料口可以按照客戶需求出料。
平面回轉篩使用行業:
食品,化工,礦物,塑料,回收,其它。典型應用:糧食篩分,尿素篩分,復合肥篩分,磷酸二銨篩分,硅合金篩分,陶粒篩分,純堿篩分,芒硝篩分,石墨篩分,PVC成品粉末篩分,活性炭篩分,碳化硅篩分,磨料篩分,焊劑篩分,木片篩分,煙草篩分,茶葉篩分等。
